2025年【电力考试】电路分析的5种方法

2025-02-04 电网巴巴

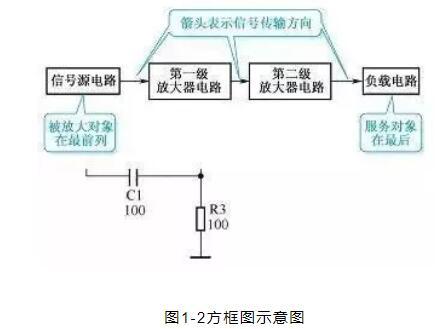

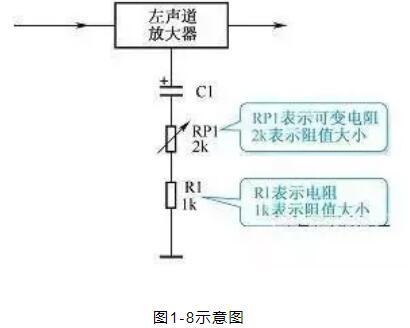

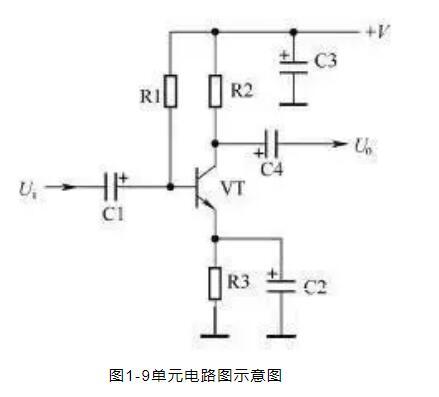

1方框图识图方法图1-2所示是一个两级音频信号放大系统的方框图。从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。从这一方框图也可以知道，这是一个两级放大器电路。2单元电路图识图方法单元电路是指某一级控制器电路，或某一级放大器电路，或某一个振荡器电路、变频器电路等，它是能够完成某一电路功能的最小电路单位。从广义上讲，一个集成电路的应用电路也是一个单元电路。学习整机电子电路工作原理过程中，单元电路图是首先遇到的具有完整功能的电路图，这一电路图概念的提出，完全是为了方便电路工作原理分析之需要。1. 单元电路图功能单元电路图具有下列一些功能。（1）单元电路图主要用来讲述电路的工作原理。（2）单元电路图能够完整地表达某一级电路的结构和工作原理，有时还会全部标出电路中各元器件的参数，如标称阻值、标称容量和三极管型号等。如图1-18所示，图中标出了可变电阻器和电阻器的阻值。（3）单元电路图对深入理解电路的工作原理和记忆电路的结构、组成很有帮助。2. 单元电路图特点单元电路图主要是为了分析某个单元电路工作原理的方便，而单独将这部分电路画出的电路图，所以在图中已省去了与该单元电路无关的其他元器件和有关的连线、符号，这样，单元电路图就显得比较简洁、清楚，识图时没有其他电路的干扰，这是单元电路的一个重要特点。单元电路图中对电源、输入端和输出端已经进行了简化。图1-9所示是一个单元电路。（1）电源表示方法。电路图中，用+V表示直流工作电压，其中正号表示采用正极性直流电压给电路供电，地端接电源的负极;用-V表示直流工作电压，其中负号表示采用负极性直流电压给电路供电，地端接电源的正极。（2）输入和输出信号表示方法。Ui表示输入信号，是这一单元电路所要放大或处理的信号;Uo表示输出信号，是经过这一单元电路放大或处理后的信号。 3支路节点法节点就是电路中几条支路的汇合点。所谓支路节点法就是将各节点编号（约定；电源正极为第1节点，从电源正极到负极，按先后次序经过的节点分别为1、2、3……），从第1节点开始的支路，向电源负极画。可能有多条支路（规定：不同支路不能重复通过同一电阻）能达到电源负极，画的原则是先画节点数少的支路，再画节点数多的支路。然后照此原则，画出第2节点开始的支路。余次类推，最后将剩余的电阻按其两端的位置补画出来。例5：画出图10所示的等效电路。
