2025年输电线路杆塔相关概述（发输变考试重点）

2025-03-12 百战团队

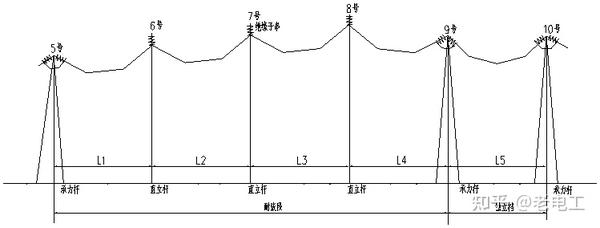

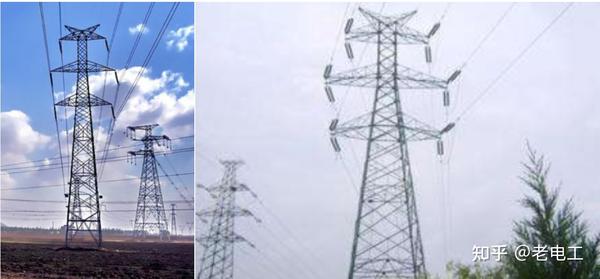

电力线路线路要架空就必须有两种杆塔，一种是直线塔、另一种是耐张塔。悬垂直线杆塔具有一定的顺线路方向的强度，用以承受断线事故或其他情况下产生的纵向张力。悬垂直线杆塔因所受荷载小，所以材料消耗量少，造价亦低。耐张型杆塔主要用来承受正常运行和断线事故情况下顺线路方向的架空线张力，保证不倒杆，限值事故范围的扩大。两基耐张杆塔之间构成一个耐张段，若线路发生严重断线事故，使架空线产生很多的纵向不平衡张力时，悬垂型杆塔因强度较低可能会被逐基拉倒，但耐张型杆塔强度较高可以承受此不平衡张力，从而将事故限制在一个耐张段内。 比如，在农村晾晒衣服需要拉一根绳子，两端要固定墙上，中间用竹杆撑起。直线塔就像竹杆一样挑起导线，一般只承受导线的自重，即垂直荷载。耐张塔就像晒衣裳固定的墙，架空导线挂接于耐张塔，导线张力即沿导线纵向全部传递到耐张塔上，即耐张塔要承受电力线路架空后的张力载荷，所以，耐张塔像墙壁一样需要承受导线的拉力。因此耐张塔比直线塔坚固得多。在2008年雨雪冰冻灾害中，折损严重的是直线塔，多个直线塔垮掉后，耐张塔才由于受不得强大的拉伸力而倒掉。转角杆塔用于线路的转角处，主要承受两侧架空线产生的角度力。角度力的大小决定于线路转角的大小和架空线张力的大小。　　终端杆塔是线路进出线的第一基杆塔，一侧作用的是架空线正常张力，另一侧是较小的松弛张力。　　线路跨越河流、湖泊、山谷等时，两侧杆塔具有悬点高、荷载大、结构复杂、耗钢量大及投资高等特点，常称为跨越杆塔。跨越处常采用耐张杆塔-直线杆塔-直线杆塔-耐张杆塔（N-Z-Z-N）的跨越方式，即采用直线杆塔实现跨越。　　根据杆塔的形状，有上字型、三角型、干字型、门型、拉V型、猫头型、酒杯型、鼓型杆塔。　　应试总结：导线三角排列：猫头塔　　导线水平排列：V型塔、酒杯塔
