2025年【国家电网考试】变压器运行分析及参数

2025-02-04 电网巴巴

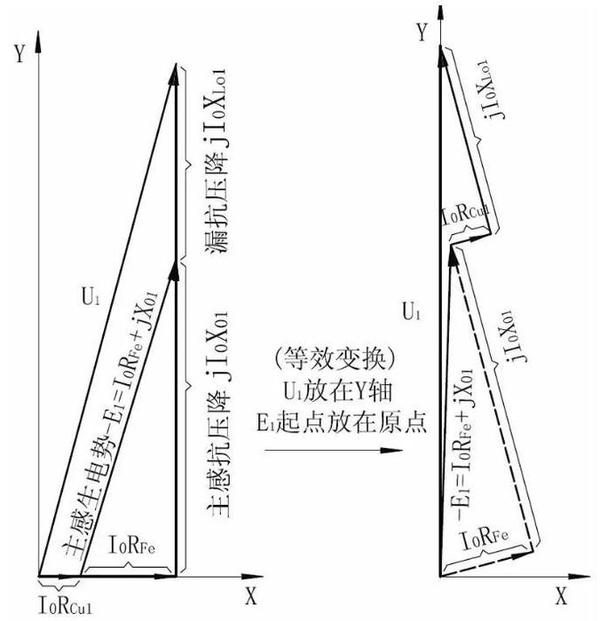

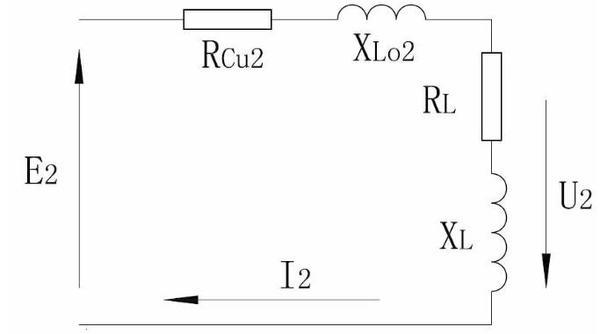

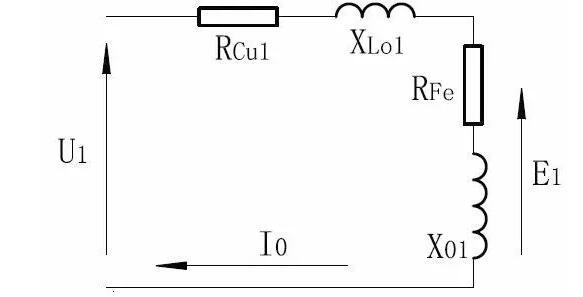

一、变压器运行分析的方法 1、变压器、电动机的二次侧的阻抗、电流会通过电磁感应影响一次侧。 2、为了分析计算变压器、电动机等设备一次侧的电压、电流以及有功、无功功率等，需要把二次侧的阻抗折算到一次侧。 3、通过阻抗变换的方法，把二次侧阻抗折算到一次侧，这样就把二次侧看做一次侧电路的一部分，方便地对一次侧进行分析计算。　　二、怎样进行阻抗变换？ 1、对一次侧空载电路进行分析，画出空载一次侧等效电路。 2、对二次侧负载电路进行分析，画出二次侧等效电路。 3、通过对一、二次侧之间的电磁感应进行分析，把二次侧阻抗折算到一次侧。 4、画出包含原有空载一次侧、折算二次侧的总的一次侧等效电路。 5、通常采用向量分析法。　　三、单相变压器的阻抗变换 1、空载变压器一次侧等效电路：　　向量图： U1=I0(RCu1+RFe+jX01+jXLo1) =I0(RFe+jX01)+I0(RCu+jXLo1) =-E1+I0(RCu+jXLo1) RCu1-一次侧铜耗阻抗 RFe-铁耗阻抗 X01-一次侧主感抗 XLo1-一次侧漏抗 U1-一次侧输入电压，I0-空载一次侧电流(励磁电流)　　说明： ①-E1=I0(RFe+jX01)一次侧主感抗中的感生电动势 ②“j”表示感抗电流滞后于电压90° 2、二次侧负载等效电路： E2=I2(RCu2+RL+jXLo2+jXL) =I2(RCu2+jXLo2)+I2(RL+jXL) =I2(RCu2+jXLo2)+U2 E2-二次侧感生电势,RCu2-二次侧铜耗 RL-二次侧阻性负载,jXL-二次侧感性负载 jXLo2-二次侧漏感,U2-二次侧输出电压　　说明： ①二次侧铜耗、漏感可看作广义负载。 ②铁耗是由励磁磁场涡流产生的，而励磁电流由一次侧产生，二次侧电流产生的磁场都被一次侧感生电流所抵消，因而二次侧没有铁耗。 ③由于一次侧铜耗、漏感的存在，一次侧因二次侧感生的电流会在铜耗、漏感上产生压降，降低了一次侧励磁电压，从而使励磁电流略有下降。 ④一次侧电流I1=I0+I2'，I0-励磁电流，I2'-由负载电流I2而感生的一次侧电流。 3、变压器负载时的等效电路：
